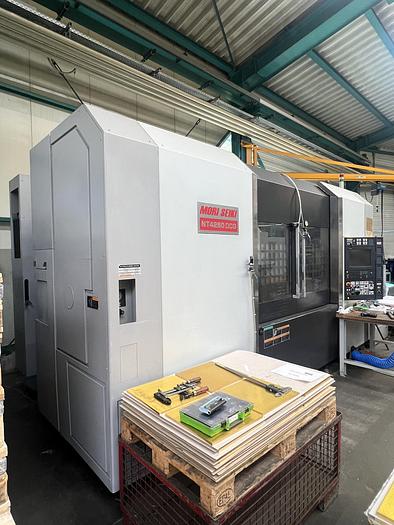

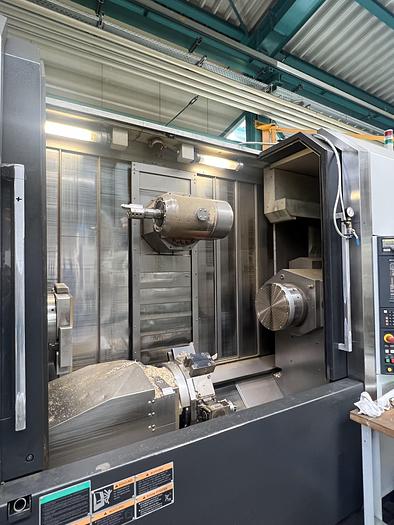

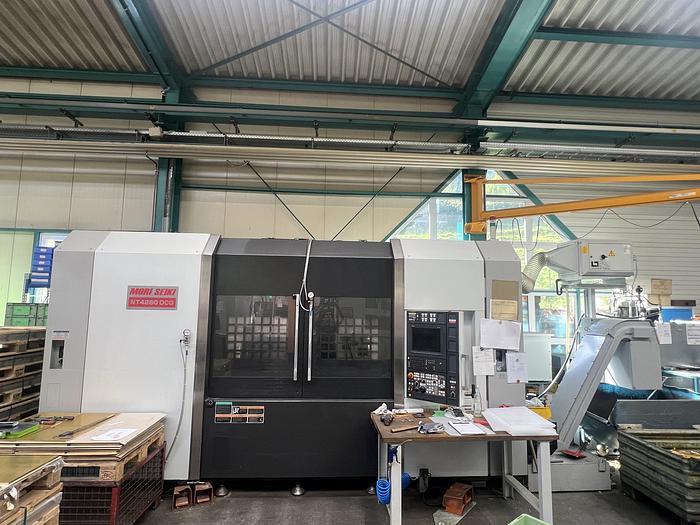

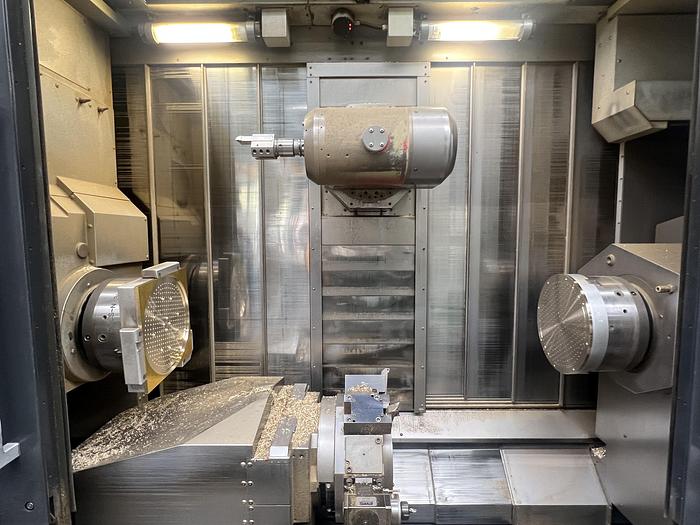

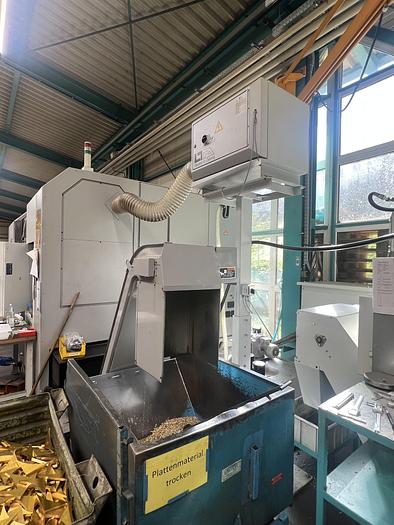

Mori Seiki NT4250/1500SZ

Mori Seiki NT4250/1500SZ

Verfügbare Menge: 1

oderanrufen +49 0 9081/275030

Beschreibung

Verfügbarkeit: ab 01.02.2024


MoriSeiki NT4250/1500SZ

Steuerung: MSX-711IV



Max. Umlaufdurchmesser: 730 mm

Umlaufdurchmesser über Querschlitten: 730 mm (Revolver 2400)

Max. Abstand zwischen Spitzen: 1.862 mm

Max. Drehdurchmesser: Werkzeugspindel Capto C6 (600 mm), Revolver 2: (350 mm)

Max Drehlänge: 1.542 mm

Stangendurchmesser: 80/80 mm


X-Achse (Werkzeugspindel): 750 mm (625+125)

Y-Achse (Werkzeugspindel): +/- 210 mm

Z-Achse (Werkzeugspindel): 1.550+100 mm (für ATC)

B-Achse Schwenkbereich: +/- 120 grad

X-Achse (Revolver 2): 195 mm

Z-Achse (Revolver 2): 1.525 mm


Max Spindeldrehzahl: 4000 U/min

Anzahl der Spindeldrehzahlbereiche: 2 (Wicklungsumschaltung)

Spindelbohrung: 91 mm

Min. Erhöhung der Spindelindizierung: 0,0001 grad

Spindellagerung (Innendurchmesser): 140 mm


B-Achse Schaltzeit: 0,65 (0,4) Sekunden / 90 grad

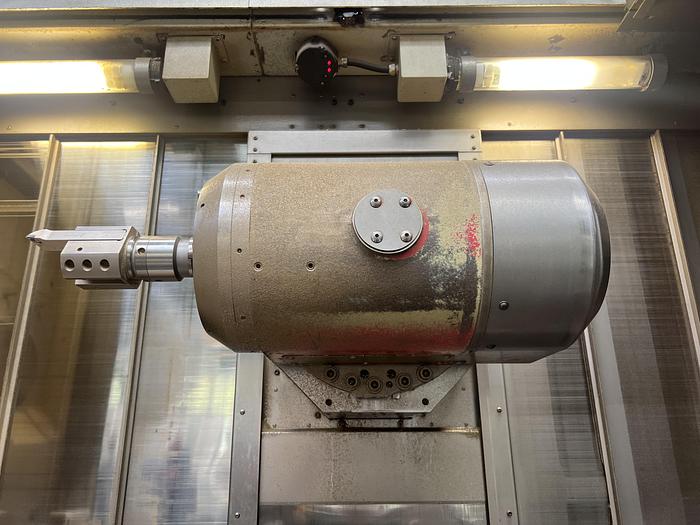

Max. Drehzahl Werkzeugspindel: 12.000 U/min

Aufnahme: HSK-A63

Innendurchmesser: Werkzeugspindel 70 mm

Anzahl Werkzeugplätze: 20 Stück

Max. Werkzeugdurchmesser (mit benachbartem Werkzeug): 70 mm

Max. Werkzeugdurchmesser (ohne benachbartem Werkzeug): 140 mm

Max: Werkzeuglänge: 400 mm

Max. Werkzeuggewicht: 8 (10) kg

Werkzeugwechselzeit (Werkzeug zu Werkzeug): 1,25 Sekunden

Spindeldrehmoment 10%ED/5 Minuten konst.): 120/44 Nm

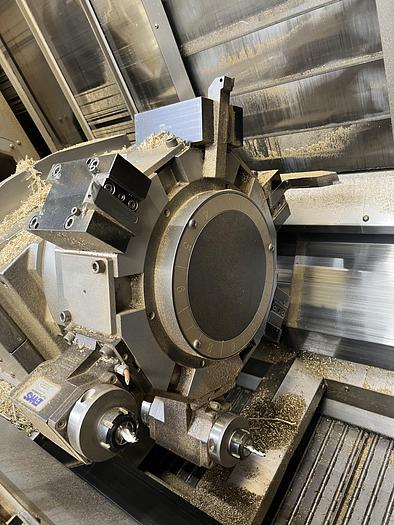

Revolver: 12 Werkzeugplätze

Revolverschaltzeit: 0,28 Sekunden

Schafthöhe für Vierkantwerkzeug: 25 mm

Schaftdurchmesser für Bohrstange: Max. 50 mm

Max. Drehzahl angetriebene Werkzeuge: 6000 U/min


Eilganggeschwindigkeit (m/min):

Werkzeugspindel: X: 50 Y: 30 Z: 50

Revolver 2: X: 30 Z: 30

Spindel 2: ZS: 30

B: 40 (100) C: 250


Stromversorgung: 83,1 Kva

Maße: 530 cm x 325 cm x 285 cm

Gewicht: 25.600 kg


Zubehör:

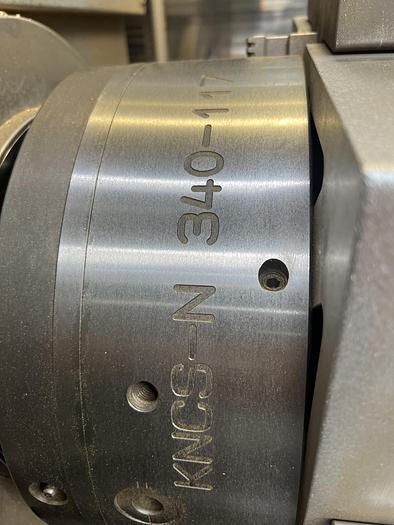

  • Backenfutter: SMW Autoblock KNCS-N 340-117

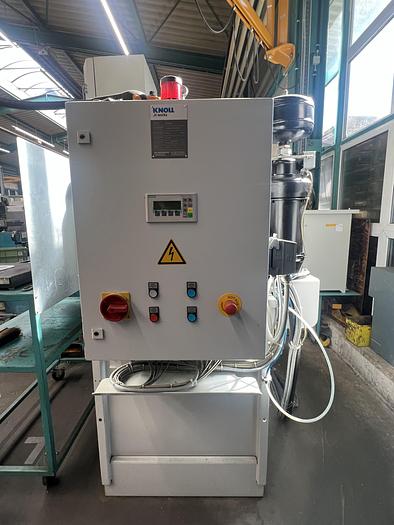

  • Hochdruck-Kühlmittelsystem: 70 bar

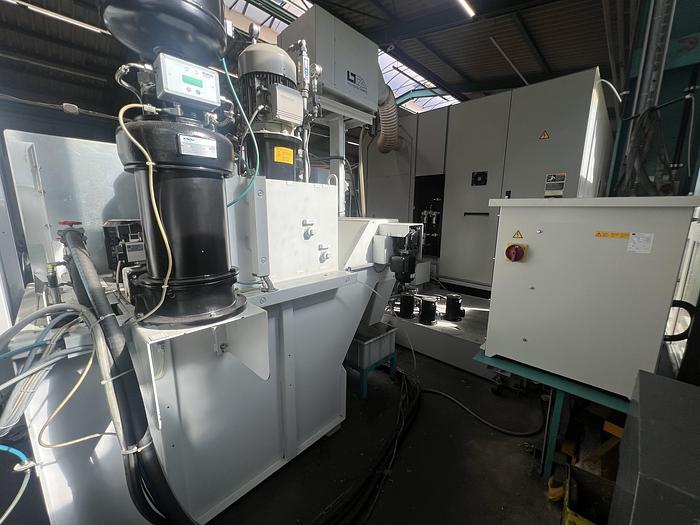

  • Absaugung
  • Sonderlünette SLU3
  • Renishaw OMP60
  • Neue Abdeckbleche für die Achsen sind vorhanden
  • Umfangreiches Werkzeugpaket (HSK, angetriebene Werkzeuge, Backen,..)


  • Die Maschine befindet sich in einem sehr guten Zustand
  • neue HSK Spindel mitte 2020 verbaut



Spezifikationen

HerstellerMori Seiki
ModellNT4250/1500SZ
Jahr2007
ZustandGebraucht
